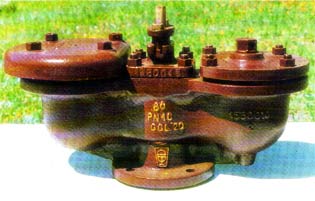

VENTOUSE AUTOMATIQUE

En fonte avec deux billes-flotteurs et robinet à soupape

Raccord à bride : PN 10

Type : 3970 1

PN 10

Description et Fonctionnement

Les ventouses sont des organes automatiques servant à réduire les coups de bélier et la formation de vide dans
les installations hydrauliques.
La fonction spéciale de la ventouse est d'assurer l'élimination des poches d'air dans la tuyauterie et dans
le réservoir - par évacuation - ou à aérer les conduites en cas de vidange
par aspiration.

Au fur et à mesure que la conduite se remplit, l'air s'échappe par l'ouverture de la ventouse jusqu'à ce que
l'eau montante soulève la bille du flotteur qui obture l'orifice. Ainsi se forme automatiquement un tampon
d'air au dessus du flotteur.
Les bulles d'air remontant petit à petit, rejoignent le tampon pendant la marche le flotteur descend et libère
ainsi l'ouverture.
Après l'évacuation de l'air, celle-ci est obturée à nouveau par le flotteur. Cela permet une purge d'air
périodique.

La construction est conçue de m aniere à ce que l'évacuation de l'air n'occasionne aucune perte d'eau.

Lors de la vidange des conduites et des réservoirs, le flotteur descend de sorte que l'air puisse entrer
pour compenser la décompression atmosphérique dans le réseau.

Le même principe est valable lors de la formation de vide.

Le mode de fonctionnement périodique y est également assuré.

Mode de construction

Une ventouse se caractérise par son débit d'air et des pressions de service.
Nous en distinguons les types suivants:

Type 3950.1

La boule-fiotteur se soulève et pousse le piston qui obture le trou d'évacuation principal.
Lors de sa descente, elle permet de libérer l'air accumulé pendant le service, ceci étant dù à la descente
libre du piston.
Celui-ci, pourvu d'un trou annexe d'évacuation, est maintenu en position haute pendant le service.

Type 3970.1

Cette ventouse est équipée d'une soupape incorporée et d'une deuxième boule-flotteur qui a pour fonction
de laisser passer des quantités d'air importantes.
La soupape doit être ouverte avant la mise en service.

Lors du remplissage de la conduite, l'air s'évacue par les deux ouvertures de la ventouse jusqu'à ce que
l'eau montante soulève les boules qui obturent ainsi les entrées d'air.

La boule ouvre et ferme périodiquement les trous d'évacuation pendant le service.
Le flotteur du grand trou d'évacuation ne peut descendre et reste ainsi fermé, son poids étant inférieur
à la pression.

Lorsque la conduite se vide, les deux flotteurs tombent et laissent pénétrer l'air par les deux trous devenus
libres.

Utilisation

Principalement pour conduites, réservoirs, pompes et réseau de filtrage à eau.

Montage

Pour obtenir une aération et une purge parfaites dans les conduites et réservoirs, les ventouses doivent être
disposées aux points culminants.

Il faut veiller lors du montage à ce qu'elles soient montées verticalement.

Des modifications de cette position entrainent des perturbations dans le fonctionnement.

Il est indiqué de prévoir la disposition des organes d'arrêt en amont des ventouses.

Il faut prendre les dispositions nécessaires pour éviter l'encrassement des ventouses lors de leur mise
en service.

Diamètre
nominal
DN
Pression
nominale
PN
Raccord
de bride
PN
b1
h1
h2
h3
L1
L2
[] s
Bride de raccordement
Poids
kg
dl
k
g
b2
f
Boulons
Nom
bre
Filet
Diamètre
de trous
80
10
10
275
320
350
29
570
275
14,3
200
160
138
22
3
4
M16
18
50
100
295
395
425
32
645
295
16,3
220
180
158
95

Domaine d'utilisation

Diamètres
nominaux
DN
Pression
nominale
PN
Pression de service maximale admissible en bars
à une température de service jusqu'à 40°C
Pression d'épreuve
(eau) en bar
corps
arrêt
80 - 100
10
10
16
10

Utilisation

Diamètres
nominaux
DN
Section d'écoulement en mm2
Capacité de ventilation
en dmvs
Petite bille
Grande bille
Petite bille
Grande bille
80
2,5
3850
0,5
500
100
6360
800

Matériaux

Pièce de corps : fonte
Bille de flotteur : caoutchouc
Bille de flotteur avec pivot : plastique
Garniture d'étanchéité pour bille de flotteur avec pivot : plastique/laiton
Garniture pour bille de flotteur : caoutchouc
Garniture d'étanchéité pour robinet à soupape : caoutchouc

Couche de peinture

Enduit intérieur et extérieur : peinture au bitume

Commandes

Pour toutes commandes, indiquer toujours:

- Désignation
- Type
- Diamètre nominal
- Pression de service
- Fluide de service
- Température de service
