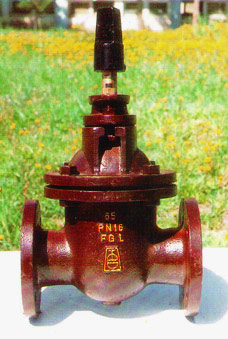

ROBINET VANNE A CAGE RONDE

En fonte avec tige filetée intérieure

Raccord à bride : PN 16

Type : 2580 - 1

pour eau jusqu'a 40°C : DN 80-600

pour eau, vapeur, air jusqu'a 150°C DN 80 - 400

PN 16







diamètre nominal DN
Pression Nominale PN
Raccord de bride PN
L
h
b1 1)
Bride de Raccordement
Tours de Course
Diamètre de Tige
d3 2)
Poids Kg
d1
k
G
b2
t
Boulons
Nbr
Filet
Diamètre de trous
80
16
16
280
350
235
200
160
138
22
3
8
M16
18
20
26
315
47
100
330
400
280
220
180
158
25
28
65
125
360
460
310
250
210
188
26
26
32
400
90
150
390
520
340
285
240
212
M20
23
30
115
200
460
630
425
340
295
268
30
12
39
36
500
185
250
530
730
470
405
355
320
32
12
M24
27
40
40
275
300
630
840
540
460
410
378
4
46
44
630
370
350
690
940
590
520
470
438
26
16
54
585
400
750
1070
665
580
525
490
38
M27
30
57
50
715
500
880
1260
790
715
650
610
42
20
M30
33
67
55
800
1153
600
1000
1480
925
840
770
725
48
5
M33
36
79
60
1660

Les robinets de DN 400 à 600 sont dotés de by-pass sur commande

Domaine d'utilisation

Diamètres
nominaux
DN
Pressions
nominales
PN
Pression de service maximale admissible en bars
à une température de service jusqu'à:
Pression d'épreuve
(eau) en bars
120°C
liquides
150°C
liquides
225°C
vapeurs
corps
arrêt

80 - 300

350 - 400

500 - 600



16



16

16

-

10



-



25



16

Utilisation

Pour eau jusqu'à 40°C
Pour vapeur jusqu'à 150°C (3)

Les domaines d'emploi ci-dessus indiqués sont ceux pour lesquels les exécutions standards ont été étudiées, Autres modèles sur demande.
Pour plus de précision concernant l'utilisation, consulter le Prospectus.

Matériaux

Corps, capot, chapeau, coin : fonte
Volant : fonte
Tige : selon le but d'utilisation: laiton, acier
Organe d'obturation (siège) selon lé but d'utilisation: laiton, fonte

Couche de peinture

Pour eau: enduit intérieur et extérieur : peinture au bitume
Pour d'autres fluides: enduit extérieur : pèinture grise

Commandes

Pour toutes commandes, indiquer toujours:

- Désignation
- Type
- Diamètre nominal
- Pression de service
- Fluide de service
- Température de service

Si ces robinets-vannes sont montés sur des conduites transportant des fluides autres que ceux énumérés sous
la colonne "Utilisation", ou si l'on se voit confronté à des conditions de service ou d'installation spéciale
prière d'indiquer la nature et les caractéristiques du fluide véhiculé, la pression et la température régnant
au point d'installation ainsi que tout renseignement complémentaire utile.

--------------------------------------------------------------------------------------------------------------------

(1) Largeur de construction,
(2) Les robinets-vannes sont livrés, soit avec volant à main. soit avec chapeau d'ordonnance,
(3) Ce modèle ne peut étre placé sur les conduites à vapeur que dans des conditions bien définies, Normalement
on a recours à des robinets-vannes à vis



Unité VANNES /  Zone Industrielle -Berrouaghia .W de Médéa, B.P 425 Berrouaghia.
Tél : +213 (0) 25-77-10-57 Fax: +213 (0) 25-77-11-09
Commercial Tél / Fax : +213 (0) 25-77-10-65
